D47 1431标准简介

本标准在技术上符合PSA集团试验方法D47 1431。事先未与该集团标准化部门协商不得更改此标准。它符合PSA集团与雷诺集团在1999.12达成的协议。

1.0 主题内容和适用范围

本方法目的是评价在高温光源作用下某些材料的色牢度。

本方法涉及到乘客舱材料及零件如纺织和针织品，纺织和发泡材料的复合产品，地毯，塑料薄膜，着色塑料或喷漆塑料，装饰蒙皮，人造革(TEP)，无纺布，方向盘泡沫，等等。

2.0 原 理

将材料试样暴露在氙弧灯的光照及热辐射下。

3.0 装 置

可以使用两种老化装置，或是Xénotest 150S (3.1)，或是Fade-Ometer Ci 3000 (3.2)。使用哪种设备可在文件中说明。

3.1 Xénotest150S老化装置。

3.1.1 附 件。

3.1.1.1 样件支架及不锈钢遮盖板。

3.1.1.2 固定试样的白色支撑板。

3.1.1.3 黑板温度计(TPN)，至少能测试110℃。

3.1.1.4 黑色电子温度计(TSN)它的敏感元件要安在室内最热的位置;此温度计要在限制的时间内使用，如每个循环1小时。

3.1.1.5 可通过波长 λ≥310mm射线的厚度为 2.5mm的专用紫外线玻璃材料外罩。

3.1.1.6 KG1红外线滤光板。

3.1.1.8 用来对频带在300～400nm间含有紫外线传感器的光源的动力学测试的Radialux测试仪。这个装置应每年由生产厂家标定。

3.1.2 安 装

· 装置应安装在清洁的场地，较好有轻微的过压，如有可能较好在23℃±2℃下，及50% ± 5%的相对湿度，此装置应由生产厂家定期调整标定。

· 供给蒸馏水或是去离子水。

· 电阻率≥1MΩ.cm。

· 蒸汽的有效排放。

3.1.3 保 养

· 打开氙弧灯，核对氙弧灯输出功率，其功率为1500W±50W，每1500小时 更换氙弧灯。

· 将选择开关装在Ⅲ位置上。

· 内、外罩：每1500小时认真清洗一次，每年更换一次。

· 滤光玻璃(KGI及平板玻璃)应每600小时依次更换;每4200小时重新更换每个元件。

· 空气滤清器：至少每年清洗一次，每三次清洗后更换一次。

· 喷雾器：检查其运行状况。

· 黑板温度计(3.1.1.3)：

-如果外观褪色，再给黑板涂漆(ε=0.93的红外辐射油漆，800℃高温的黑色油漆：由ICI生产的JULIEN油漆)。

3.1.4 标定及调节

仪器在"间断曝光"时调整以便使试样接受光照与黑暗的交变影响。

3.1.4.1 湿 度

启动设备时，生产厂必须确保超声喷雾器水流量在25ml/min ± 5ml/min。将相对湿度调整到湿度计45%。

3.1.4.2 温 度

氙灯更换时的标定是为了调整Xénotest以使其在温度计(3.1.1.4)表面的温度达到90℃( -2℃/0℃)。

为此，交替安装4块红外线滤光板(3.1.1.6)及3块平板玻璃(3.1.1.7)。在氙灯试验仪中装入带有白色支撑板(3.1.1.2)，黑板温度计(3.1.1.3)及黑板电子温度计(3.1.1.4)的8个试样支架(3.1.1.1)。

起动试验装置。运转30min后，借助进气调节调整温度;可能的话，更改红外滤光板的数量。如当进气已最大限度关闭，而温度仍太低时，关掉试验装置，并用第4块平板玻璃替换红外线滤光玻璃。重新起动试验装置并调整温度。

记录下黑板温度计(3.1.1.3)上的相应温度。这个温度作为温度计的参考值直至下次校准。在这些条件下，试验室内的温度不应超过45℃。

3.1.4.3 光 能

为了检查光能，使氙灯运转1小时，接着停止。取下一个试样支架并由事先已安装好的Radialux (3.1.1.8)测量装置的紫外线传感器替代。

将传感器的敏感区面向操作者并让它工作6min，停止 Xénotest并取出紫外线传感器。

再将该传感器连接在阅读仪上并读出记录下的Wh/m2量。

暴露1小时所用的相应的能量Wh/m2是通过一个乘数10，乘以上述结果得到。

为了获得灯泡的能量的照度，较好考虑一个回转机的回转，并用系数2乘以上述结果。

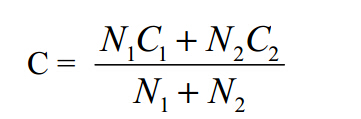

最后，根据使用的滤光系统，应按照以下公式得出一个修正系数C：

其中： N1=用C1系数滤光数

N2=用C2系数滤光数

C1=KG1滤光系数=1.09

C2=平板玻璃系数=1.25

C1及C2值由150氙灯及150S氙灯中使用的紫外线传感器提供。

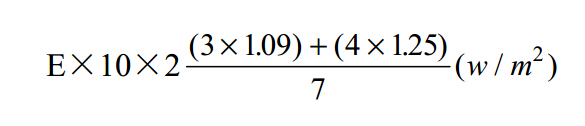

例： 150氙灯用3个KG1及4个平板玻璃

6分钟后紫外光传感器上读出的值： E(Wh/m2)。

灯泡的能照度是：

灯泡的能照度应大于130Wh/m2。

相反情况下，按3.1.3节检查不同的调整并进行合格地操作。必要时，按5节所指的增加暴露时间。

这项检测应该在每次试验之前进行。

注： 数值采用94年1月后标定的RADIALUX测试设备编写的。

3.2 ATLAS公司的氙弧 Fade-Omter CI3000老化仪器

3.2.1 附 件

3.2.1.1 样件支架及不锈钢遮盖板。

3.2.1.2 用于固定试样的白色支撑板。

3.2.1.3 S型硼代硅酸盐内滤光镜。

3.2.1.4 用透明玻璃做的外滤光镜。

3.2.1.5 黑色标准温度计(TSN)

钢制，放置在塑料支架上，连续使用。

3.2.2 安 装

· 仪器应安装在一干净的场地，较好有轻微的过压，如可能温度在23℃±2℃ 相对湿度为50% ± 5%。这个仪器应由生产商定期标定。

· 供给蒸馏水或是去离子水，电阻应大于2MΩ且电导应小于0.5μS。PH值应在6及8之间。干微粒的含量应小于1ppm，其中SiO2含量小于1ppm。

· 供给过滤及除油过的压缩空气，压力为2～3巴。

3.2.3 保 养

· 用水重新冷却氙灯： 4500W，每2400小时或低于该时间更换氙灯。

· 内滤光镜：每450h更换。

· 外滤光镜：每2100h更换。

· 黑板( TSN)：应每300小时用刷子清洗并每年或使用8000小时以后更换一次。

· 调节室：应每300小时及调校之前用酒精清洗一次。

3.2.4 标定及调节

按以下方式调节：

3.2.4.1 湿 度

调节相对湿度为30%。

3.2.4.2 室内温度

将室内温度调整在66℃，并检查黑板上指明的温度是否是100℃(-2℃/0℃)。

如果必需的话，调节通风速度以得到100℃(-2℃/0℃)。

3.2.4.4 调节室的标定

使用由制造商提供的样件灯，若需要的话，调节通过显示器读出的辐射值。

在真空环形物体中调校，运行30分钟后获得稳定的温度。

每450小时重复一次。

3.3 蓝色样板级别

样板是蓝色羊毛织物，满足标准NF G07-012-2，它从№1(色牢度很弱)到№8(色牢度很高)分级，对于宽20mm的试样的截取，仅使用足够尺寸的№4, 5, 6, 7样板。

3.4 评价褪色用的灰度卡

这个样卡由标准NF EN 20105—A02规定，优先使用9级样卡。

3.5 遮光板

为了评价在不同老化样件上颜色的对比使用遮光板，它们是由中性灰色纸板组成，在板上开些40×20mm的窗口，中性灰色近似于评价褪色用的灰色样卡(3.4)的最浅色(例： KODAK公司的中性灰色CHARTE纸板)。

4.0 样件的准备

·裁取试样必须按照材料的纵方向进行。

注1：为了标记方向，裁取试样右下方一角。

注2：如果是针织物，就按照针织和织造方向进行。

·如果是天鹅绒，检查绒的倒毛方向是否朝下。

·如果是方向盘，在最大的表面积上裁取泡沫样件，其厚度不超过3mm。

·如果是复合材料，裁取133 mm×45mm±2 mm的试样。

·对于在仪器中(3.1) 完成的复合材料试验(纺织品/发泡材料)，锯一块厚为5mm，包括纺织物的试样。

·用一个夹子在上，另一个夹子在下将复合材料试样固定在支撑板(3.1.1.2)或(3.2.1.2)上。用其它耐热的固定方法将其它材料试样固定在支撑板上。

·在№4, 5, 6, 7(3.3)蓝色样板上截取40×20mm的样片。

·将其按下列次序(见附录示意)并排固定在支撑纸板上(3.1.1.2)或(3.2.1.2)：

· 7为曝光最强区域。

· 6在№7蓝色标准样板下最热的区域。

· 5近似在底板中间。

5.0 操作方式

5.1 150S氙灯老化装置(3.1)

· 在老化试验仪内安装试样支架和黑板温度计( 3.1.1.3 ) ;保证使每个试样支架装一个试样或缺少支架时用白色支撑板(3.1.1.2)补充。

· 起动试验仪并记录计时器的数值。

· 通常将试样放在老化仪中 150小时或文件上规定的其它值，

· 试验期间,定期检查温度计 (3.1.1.3) 上读出的温度是否符合3.1.4.2规定的值。

· 取出老化试验仪上的试样和标准样板，评价颜色褪色之前，将试样放在室温下的黑暗处2小时，以避免颜色向光性导致的错误评价。

5.2 C13000 FADE-OMETER老化仪(3.2)

·用一张“百洁”纸蘸上乙醇，擦拭滤网( 3.2.1.4)以便去除可能的沉积物。

·在老化仪上，放置试样架，保证每一个支架挂一个试样，或缺少支架时，采用白色支撑板(3.2.1.2)作为支架补充。

·启动试验仪并检查仪器上显示的所有参数。

·将试样放在老化仪中150小时，或文件上规定的其它期限。

·检查记录情况，核实所有的参数是否符合既定的要求。

·试验期间，在运转1小时后，检查3.2.4.1， 3.2.4.2， 3.2.4.3节中提到的各项参数。
